礦熱爐矮煙罩

　　目前，我國使用的礦熱爐矮煙罩多為混合結構。以水冷金屬梁為骨架，以耐火混凝土為保護層，包括支架、側墻、操作門、排煙孔等整體結構的混合低煙罩。金屬骨架支撐由嵌入3個防磁電極孔圈、多個進料孔圈的大環和多個水冷支管組成，采用防磁不銹鋼管和鍋爐鋼管。每個電極孔圈與周圍進料孔圈和部分水冷支管形成循環冷卻水路。每個水冷支管用T形鋼板加固連接，每個孔圈和水冷支管均在同一平面上。

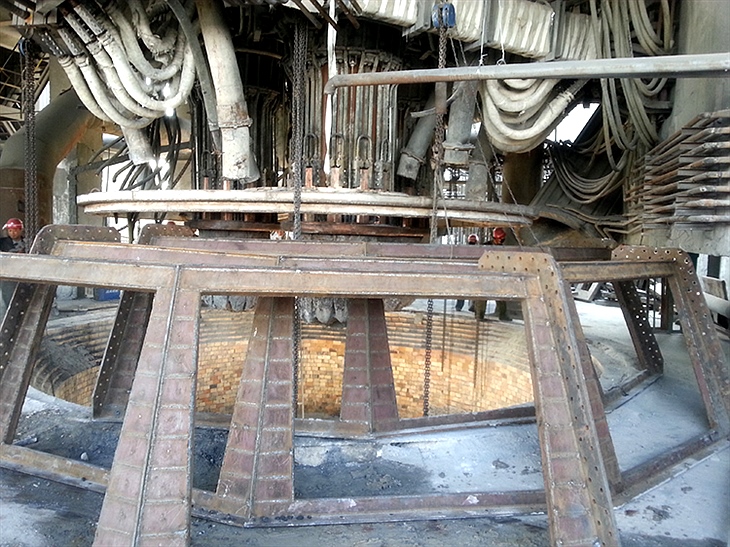

　　礦熱爐矮煙罩的柱子和底板直接壓在絕緣板表面，“坐”在地板土建環梁上。耐火混凝土層采用高耐火鋁鉻渣為骨料，整體澆筑，保護整個頂蓋骨架。支架由空心鋼柱和回水管組成，不僅支撐低煙罩的重量，而且形成操作門和側墻的框架。側墻一般采用耐火磚，操作門在電極表面打開。排煙孔根據爐蓋和側墻的位置設置，分別與煙囪或爐氣除塵回收設備連接。根據實際情況，在爐蓋上方設置煙道孔和進料管口。該結構具有耐火性好、抗變形、承載強度高、功耗低、投資節省、使用壽命長等優點。

礦熱爐矮煙罩生產廠家

　　這種結構形式的缺點是耐熱混凝土整體澆筑后難以改變工藝參數;在使用中發現，由于骨架漏水，該結構的熱停爐時間較長(占所有熱停爐時間的50%~86%);耐火混凝土層長期使用后會脫落;煙罩對地絕緣性差，容易漏電。因此，在實踐中有許多改進。由于骨架是整個爐蓋的關鍵部位，需要足夠的剛度、強度、抗磁性和絕緣性能，部分廠家將骨架設計為“中心凸骨架”，即保持骨架水圈、加料圈、水冷支管連接在同一平面上，將三個電極孔圈和中心管孔圈提高一定高度(超過原平面50~100mm)，形成中心突出的連接方式。
