在離子膜堿生產中，一次性鹽水的精制過程非常重要。目前，國內氯堿企業大多采用預處理澄清與膜過濾分離相結合的技術，一次性完成鹽水固液分離，獲得幾乎不含固體的澄清鹽水。預處理器是鹽水精制過程中的關鍵設備。粗鹽水預處理器生產廠家寧夏程達動力使用的預處理器形狀為上圓錐形和下圓錐形，最大直徑為15.5m，質量260t，最大容積1920m3，安裝在高度11.0m的基礎上，是典型的高空組裝大型非標準設備。粗鹽水預處理器的生產和安裝對后續設備的正常使用起著決定性的作用。
1結構
粗鹽水預處理器由鹽水進口系統、凝結反應室、斜板沉降室、沉泥斗、浮泥槽、精鹽水收集室、溢流管、精鹽水收集槽等組成。從水流分布來看，可分為凝結攪拌區、凝結反應區、上折流區、浮動區、浮渣區和穩定區。粗鹽水與氫氧化鐵充分混合、切向流沖擊固體沉積物旋轉、凝結反應、浮渣、沉降分離、溢流收集等過程。粗鹽水預處理器結構圖如圖1所示。
2工作原理
經過預處理準備后，粗鹽水進入預處理器的凝結區域。這里切入的鹽水旋轉攪拌，使鹽水與氫氧化鐵混合均勻。同時，向上的水流使固體不斷受到?jīng)_擊，并與鹽水一起向上旋轉，進入倒錐形凝結反應室，在鹽水流速逐漸下降的過程中完成凝結反應。Mg在粗鹽水中(OH)2等沉淀物與絮凝劑充分接觸，凝結成不同大小的絮狀物，浮出倒錐殼，進入上折流區(在這個區間，水流處于從上到下的不規則過程中，這是一個過渡過程)，然后進入浮動區域(水流速度慢)。浮泥向上浮動，進入浮渣區域，收集一段時間后排出。鹽水斜板沉降室分離出浮泥，鹽水緩慢向下流動，未浮出的固體顆粒在此沉降，進一步分離出固體顆粒。分離沉降的鹽泥沿斜板進入沉泥斗，富集一段時間后排出。大而緊密的絮體折返，向下進入由倒置錐殼組成的多道上寬下窄的環形沉降區。由于通道橫截面積逐漸縮小，流速加快，進一步分離的鹽水進入下折流區，水流由下折流向上進入澄清區(錐形結構逐漸增加鹽水流速，確保完全分離)，從澄清鹽水出口流出，從桶外多個均勻分布的外部排水管端溢出到環形精鹽水收集槽。
3制作要求
預處理器是一種大型儲罐設備，筒體和斜板錐體均采用Q235-B鋼板制成，鋼板壁厚僅為8。～10毫米。為了保證設備在焊接過程中不發生變形，必須制定焊接順序和工藝措施，并嚴格按照焊接順序和工藝規程進行操作。比如，焊接時需先焊接罐壁的縱向焊縫，然后再焊接環向焊縫。同時，環向焊縫的焊接應均勻進行，并保持焊接的方向一致。只有這樣才能確保設備的幾何尺寸符合設計要求。設備制造的重點是控制每層斜板錐體的橢圓度、斜度和頂部水平度。焊接完成后，應檢查上述尺寸，以確?，F(xiàn)場實際尺寸在設計控制范圍內。
4.安裝控制措施
預處理器的安裝主要集中在浮泥槽和斜板的安裝上，設計要求浮泥槽上部的整體水平誤差為±5mm，斜板應同心，板頂應保持相同的水平度，板間距也有不同的要求。
4.1各層斜板錐體的安裝控制
斜板錐體有10層，安裝順序從外到內，從3-20號到3-11號。最外層斜板錐體(3-20)直徑大，難以吊裝。吊裝前，斜板椎體上緣和下緣內壁焊接8個工字鋼米形，防止吊裝過程中變形。吊裝時，將斜板錐體吊裝到位，并確保斜板錐體的中心是預處理器的中心。
在鋼板上設置一個15360mm的大圓形外徑、小圓外徑為14860mm的臨時圓圈，按4等分切割。切割時，確保相鄰1/4的圓圈之間有10mm的間隙。在中間設置一個直徑為800mm的圓形連接板，并將連接板分成16等份。臨時圓圈由DN100焊管連接，連接鋼管有活動間隙，留有調整余量。最后，用8個10t千斤頂將4個臨時圓圈頂出，以調整3-20個圓圈。具體方法見圖2。
吊裝其他斜板椎體時，請參考3-20。以3-20的上邊緣為基準，將3-20分為72個等分，每個等分點設置500mm套筒連接圓鋼，連接3-19。以此類推，3-19設置66個等分點，3-18設置60個等分點，3-17設置54個等分點，3-16設置48個等分點，3-15設置42個等分點，3-14設置36個等分點，3-13設置30個等分點，3-12設置24個等分點，3-11設置12個等分點。為了避免焊接變形或張力。

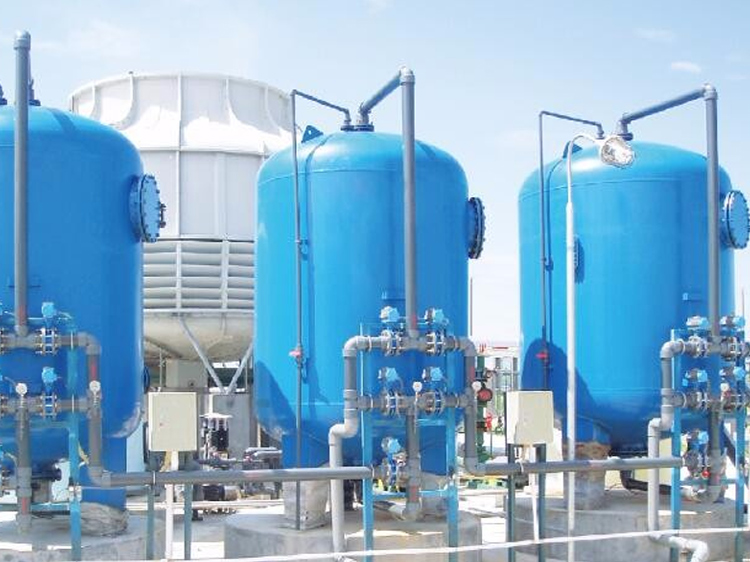

粗鹽水預處理器生產廠家
4.2浮泥槽的安裝控制
首先，將浮泥槽提升到位，在焊接過程中找到中心點，粗略調整徑向和軸向尺寸。卷起一個外徑為9765mm的鋼管環，用浮泥集中槽內的支撐梁作為支撐點，設置8個外徑為9765mm的活動桿支撐環，用水準儀校正環。以臨時環為基準參考面，用水準儀在中心筒外殼上設置16個相同的標高點，然后連接16個點，形成一個封閉的圓。沿著封閉的圓圈校正圓錐體，以確保完成后的上平面處于相同的水平。
5.控制防腐施工
鹽水中含有氯離子，嚴重腐蝕鋼材，必須在設備內進行防腐處理。根據國內鹽水防氯離子腐蝕的成功經驗，預處理器的內部防腐措施采用玻璃鱗片襯里的方法。由于設備內斜板組之間的間距較小，因此不方便一次完成襯里，因此設備的生產圍繞著方便的襯里進行。一般采用焊接、襯里、組裝和襯里交叉作業。我們不僅要保證焊接質量，還要保證襯里到位。每層斜板拼接焊接完成后，在安裝設備之前，應噴砂除銹，完成底漆涂裝和玻璃鱗片膠泥表面施工(斜板上下兩端)
襯里操作必須控制施工質量，尤其是焊接過程中燒傷和損壞部位的處理。首先，必須做好基層處理。燒傷部位沿?zé)齻圹E擴大100mm，用砂輪機打磨至鋼基層，拋光邊緣保留15mm°～25°坡度用于補層粘接。玻璃鱗片膠泥的施工必須達到設計厚度。固化后，表面施工應在通過測試后進行。同時，應確保補層與周圍涂層重疊，不得遺漏涂層。玻璃鱗片膠泥施工完成后，為保證質量，在涂刷面漆前粘貼一層玻璃絲布。
6結語
預處理器施工完成后，設備的主要設計尺寸，如浮泥槽水平度、斜板頂部水平度、斜板橢圓度、板間距等，均符合設計要求。在充水試驗過程中，設備沒有泄漏或變形。自投入使用半年以來，該設備運行正常，鹽水指數合格。
